Ein gut klimatisierter Schaltschrank ist das Herzstück einer jeden zuverlässigen Industrieanlage. Ohne effizientes Thermomanagement drohen Hitzestau, Bauteilversagen und kostspielige Produktionsausfälle.

Elektronische Komponenten wie Frequenzumrichter, SPS-Steuerungen und Netzteile erzeugen im Betrieb Abwärme. Da Schaltschränke oft aus Schutzgründen (IP-Schutzklasse) komplett geschlossen sind, kann diese Wärme nicht entweichen.

Die Folge: Die Lebensdauer der Komponenten sinkt drastisch – bereits eine dauerhafte Temperaturerhöhung um 10°C kann die Lebensdauer der Elektronik halbieren.

Technische Lösungen im Überblick
Je nach Umgebungstemperatur, gewünschter Innentemperatur und Verschmutzungsgrad der Luft kommen verschiedene Technologien zum Einsatz welche Pfannenberg anbieten kann:

Filterlüfter als Standard IP54/IP55, EMV-Varianten und Dachaustrittslüfter:

• Funktionsweise: Kühle Außenluft wird durch einen Filter in den Schrank gesogen, während die warme Luft oben austritt.
• Voraussetzung: Die Umgebungstemperatur muss deutlich unter der gewünschten Schrankinnentemperatur liegen.
• Vorteil: Preiswert und effektiv bei sauberer Umgebung.

Mehr über Filterlüfter erfahren...

Luft-Luft-Wärmetauscher:

• Funktionsweise: Die Wärme wird über einen Wärmetauscher getrennt abgegeben, was den Einsatz im rauen Industriealltag ermöglicht.
• Einsatz: In extrem schmutzigen, ölhaltigen Umgebungen bei denen die Umgebungstemperatur deutlich unter der gewünschten Schrankinnentemperatur liegt.
• Vorteil: Sehr Wartungsarm, Trennung des externen und internen Kreise (Verschmutzung), sehr wirtschaftlich

Mehr über Luft-Luft-Wärmetauscher erfahren...

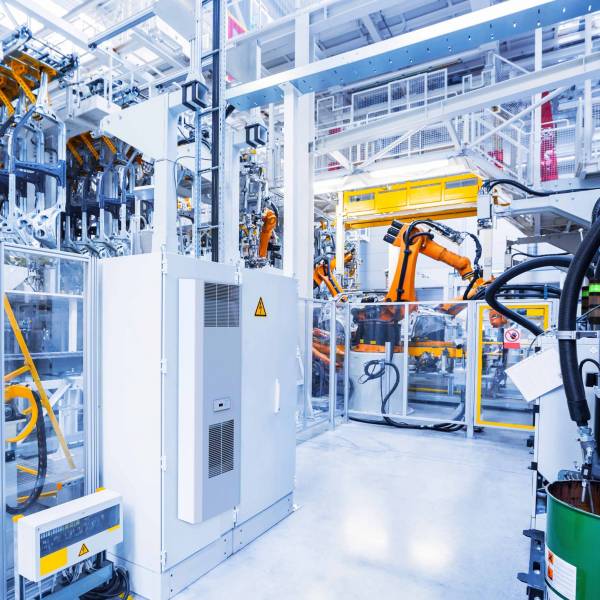

Kühlgeräte Stahlblech, Edelstahl, Outdoor- und Dachaufbauvarianten (patentiert Kondensatsicher):

• Funktionsweise: Ein aktiver Kältekreislauf (Kompressor) kühlt die Innenluft unabhängig von der Außentemperatur.
• Einsatz: Wenn die Umgebungstemperatur höher ist als die Zieltemperatur im Schrank (z. B. in heißen Produktionshallen).
• Vorteil: Entfeuchtung der Innenluft und konstante Temperaturregelung.

Mehr über Kühlgeräte erfahren...

Luft-Wasser-Wärmetauscher Standard, Slim und Dachaufbauvariante:

• Funktionsweise: Die Wärme wird über einen Wärmetauscher an einen Wasserkreislauf abgegeben.
• Einsatz: In extrem schmutzigen, ölhaltigen oder heißen Umgebungen, in denen bereits ein Kühlwassernetz vorhanden ist.
• Vorteil: Wartungsarm, sehr hohe Kühlleistung und keine Abwärme in den Raum.

Mehr über Luft-Wasser-Wärmetauscher erfahren...

Heizungen (Strahlungsheizungen und Heizgebläse):

In vielen Einsatzbereichen sind Schaltschränke schwankenden Temperaturen ausgesetzt – sei es durch den Tag-Nacht-Rhythmus bei Außenaufstellung oder durch Prozesswärme, die nach dem Abschalten der Anlage entweicht. Hier kommen Schaltschrankheizungen ins Spiel.

• Korrosionsschutz: Feuchtigkeit führt zu oxidierten Kontakten und Leiterbahnen.
• Kurzschlussprävention: Kondenswasser kann Kriechströme und schwere Defekte verursachen.
• Funktionserhalt: Viele Komponenten (z. B. Displays oder Relais) haben eine Mindestbetriebstemperatur, die auch im Winter garantiert werden muss.

Mehr über Heizungen erfahren...

Selbstverständlich bieten wir umfangreiches Zubehör zum Klimatisierung Ihrer Anwendung an:

• Thermostate
• Hygrostate
• Schaltschrankinnenlüfter
• Vorsatzfilter
• Kondensatmanagement
• Luftkanalsysteme
• Wechselrahmen
• Luftleitbleche
• Regenhauben

Optische Signale

In der modernen Produktion ist die Signalisierung das Bindeglied zwischen Mensch und Maschine. Sie dient dazu, den aktuellen Betriebszustand einer Anlage auf einen Blick erfassbar zu machen, um Stillstände zu minimieren und die Sicherheit zu erhöhen.

• Blitzleuchten
• LED-Leuchten Multifunktional
• Funktionsüberwachte Geräte
• Signalsäulen und Statusanzeigen
• Hindernisbefeuerung

Mehr zu optischen Signalgeräten...

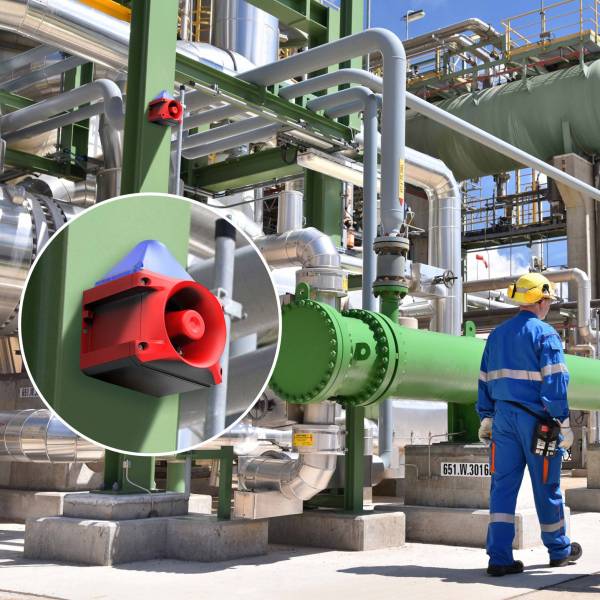

Akustische Signale

Ergänzend zu Lichtsignalen werden Sirenen, Summer oder Schallgeber eingesetzt. Diese sind besonders wichtig, wenn:

• Der Bediener keinen direkten Sichtkontakt zur Anlage hat.
• Ein sofortiges Handeln bei Gefahr (z. B. Anlaufwarnung) nötig ist.
• Mehrere Maschinen in einer Halle stehen und unterschiedliche Tonfrequenzen zur Identifikation genutzt werden.

Nutzen Sie die breite Auswahl von Pfannenberg im Bereich der akustischen Signalisierung und Alarmierung:

• Schallgeber
• Blitzschallgeber
• SIL Schallgeber
• Elektronische Summer

Mehr über akustische Geräte erfahren...

Auch im Bereich der optischen (EN-54-3) und akustischen Alarmierung im Brandschutz bietet Pfannenberg eine breite Auswahl an Komponenten.

Für die optimale Auslegung von Signalgeräten stellt Pfannenberg seinen Kunden innovative, digitale Werkzeuge wie 3D-Coverage zur Verfügung - das garantiert Sicherheit in der Planung und Ausführung. Dies spart unnötige Kosten in der Nachbetrachtung der Konformität von Projekten.

Signalgeräte für SIL-Anwendungen (Sicherheitsrelevante Anwendungen) oder ATEX (Explosive Atmosphäre) und Hindernisbefeuerung runden das Komplett-Portfolio ab.

Industrielle Rückkühlanlagen sind das „Herz-Kreislauf-System“ moderner Fertigungsprozesse. Sie sorgen dafür, dass überschüssige Wärme, die bei mechanischer Arbeit oder elektronischen Schaltvorgängen entsteht, kontrolliert abgeführt wird, um Systemausfälle und Materialverschleiß zu verhindern.

Einsatzbereiche und Funktionsweise
In der Industrie werden Rückkühlsysteme primär für zwei kritische Aufgaben eingesetzt:

Kühlung von Schaltschränken

• Leistungselektronik, Frequenzumrichter und Servermodule erzeugen auf engstem Raum enorme Hitze. Steigt die Innentemperatur im Schaltschrank über kritische Grenzwerte (meist ca. 35°C bis 45°C), drohen Fehlfunktionen oder eine drastische Verkürzung der Lebensdauer der Komponenten.
• Luft-Wasser-Wärmetauscher: Hierbei wird die warme Schrankluft über Wasserregister abgekühlt.
• Vorteil: Die Abwärme wird nicht in die Produktionshalle abgegeben, sondern über den Wasserkreislauf nach Außen transportiert.

Prozesskühlung

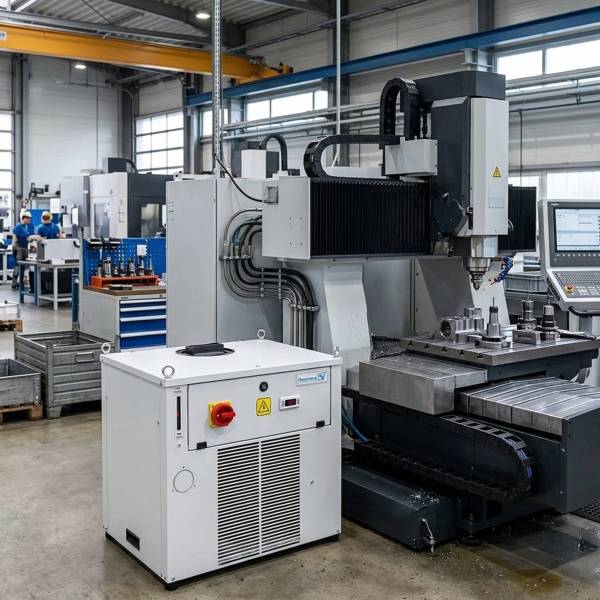

Maschinen wie Laser, Spritzgussformen oder Schweißroboter benötigen eine konstante Betriebstemperatur, um Präzision und Taktzeiten einzuhalten. Rückkühlanlagen liefern hierfür das nötige Kühlmedium (meist Wasser-Glykol-Gemische).

Pfannenberg deckt mit seinen Rückkühlanlagen Kühlleistungen von 1,6 - 150 kW ab.
Neben klassischen Rückkühlern zur Kaltwassererzeugung (Kompressor) befinden sich im Portfolio auch Anwendungsoptimierte Rückkühler für Batterie-Energiespeichersysteme und passive Wasser-Wasser-Wärmetauscher bei eventuell vorhandener Wasserversorgung.

Hier mehr über Rückkühler erfahren...
